Raccorder un ELC
1.Raccordez l’embout I2200 du câble à la prise RS232-1 du lecteur chèque.
Pour un TPE fixe :

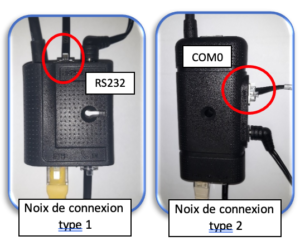

Raccordez l’autre embout à la prise RS232 de la noix de connexion de type 1 ou à la prise COM0 de la noix de connexion de type 2.
Pour un TPE mobile :
Raccordez l’autre embout à la prise COM0 située sous le cache au dos de la base.
3.Raccorder le bloc d’alimentation à la prise ALIM située derrière le lecteur chèque (cf photo 1.) puis branchez sur secteur.
